額定電流：0~60A；次級輸出：0~30mA；電流變比：1:1000 / 1:2000 / 1:2500
適用于需要將大電流轉換成小電流進行精密測的場合，或作為電氣安全保護使用。
通過ISO 9001:2015 ； 完全符合RoHS和REACH要求
采用納米晶磁芯（精度高，線性度好）
環氧灌封，安全可靠;
阻燃（符合 UL94- V0）;
環保（符合歐盟 RoHS和REACH標準）
體積小，重量輕，便于組裝焊接。
檢測過載電流
接地故障檢測
計量
模擬到數字電路
使用環境∶溫度-40℃~ +85℃,
儲存環境∶溫度-40℃~ +85℃,
相對濕度∶不大于 95%(25℃)
參考標準∶IEC 60044-1&GB&T 20840.1-2017&ANSI C57.13
電氣性能 ELECTRICAL PROPERTIES(at 25°C) | ||||||||||
型號 | 額定電流 | 次級電流 | 最大電流 | 匝比 | 線性范圍 | 相位差 | 精度 | 負載電阻 | 耐壓 | 工作頻率 |
KCT002-1005 | 5A | 5mA | 40A | 1000:1 | 5~120% | ≤20’ | 0.1 | ≤10Ω | 4000V | 50Hz~20KHz |
KCT002-2005 | 5A | 2.5mA | 60A | 2000:1 | 5~120% | ≤10’ | 0.1 | ≤20Ω | 4000V | 50Hz~20KHz |
KCT002-2060 | 60A | 30mA | 70A | 2000:1 | 5~120% | ≤10’ | 0.1 | ≤20Ω | 4000V | 50Hz~20KHz |
KCT002-2560 | 60A | 24mA | 80A | 2500:1 | 5~120% | ≤10’ | 0.1 | ≤20Ω | 4000V | 50Hz~20KHz |
注意事項∶1、注意連接于互感器次級的負載，超過額定負載能力可能會導致精度降低或者飽和。
2、如上表沒有適合您使用的產品，我司可根據您的技術和結構要求為您量身定制產品。

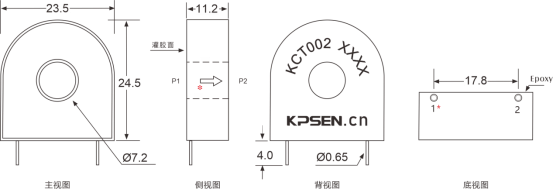

尺寸單位： (毫米mm）
尺寸公差： ±0.5mm(除非另有規定)，腳距公差：±0.3mm
注：除非要求，終端電阻和一匝初級不提供
Vout=Is x RL RL=10 Ohm
注∶此原理圖為互感器基礎工作原理，可為客戶設計互感器取樣電路
