輸入電流：2mA；輸出電流：2mA；電流變比：1000:1000
適用于將高電壓信號轉換為與之成正比的低電流信號，便于測量和保護設備的使用。
通過ISO 9001:2015 ； 完全符合RoHS和REACH要求
采用納米晶磁芯（精度高，線性度好）
環氧灌封，安全可靠;
阻燃（符合 UL94- V0）;
環保（符合歐盟 RoHS和REACH標準）
體積小，重量輕，便于組裝焊接。
檢測過載電流
接地故障檢測
計量
模擬到數字電路
使用環境∶溫度-40℃~ +85℃,
儲存環境∶溫度-40℃~ +85℃,
相對濕度∶不大于 95%(25℃)
參考標準∶IEC 60044-1&GB&T 20840.1-2017&ANSI C57.13
電氣性能 ELECTRICAL PROPERTIES(at 25°C) | |||||||||
型號 | 輸入電流 | 輸出電流 | 匝比 | 線性范圍 | 相位差 | 精度 | 負載電阻 | 耐壓 | 工作頻率 |
KPT034 | 2mA | 2mA | 1000:1000 | 5~120% | ≤30’ | 0.2 | ≤20Ω | 3000V | 50Hz~60Hz |
注意事項∶1、注意連接于互感器次級的負載，超過額定負載能力可能會導致精度降低或者飽和。
2、如上表沒有適合您使用的產品，我司可根據您的技術和結構要求為您量身定制產品。
尺寸單位： (毫米mm）
尺寸公差： ±0.5mm(除非另有規定)，腳距公差：±0.3mm
注：除非要求，終端電阻和一匝初級不提供

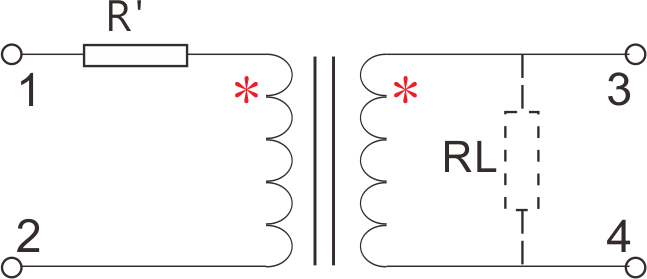

注∶此原理圖為互感器基礎工作原理，可定制互感器取樣電路。

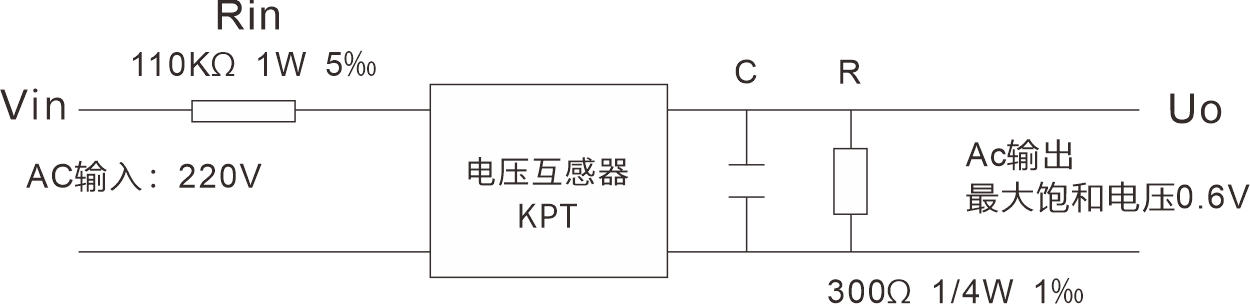

如上圖：并聯電阻R直接輸出電路，在電壓互感器工作在額定電流2mA的狀態下，電阻R不大于300Ω(輸出最大飽和電壓1V),二次負載為R。直接輸出電路由于負載相位差變大，但是線性基本不變，仍優于0.1%。適合要求不高場合使用。圖1中C可以起到一定的相位補償作用，無相位要求可以不加。補償量：△δ=-100πCR*3438′，此電路應選為負載為R的精密互感器。若還是采用0負載精密互感器的實際誤差往負的方向偏移，但是線性度基本不變。
